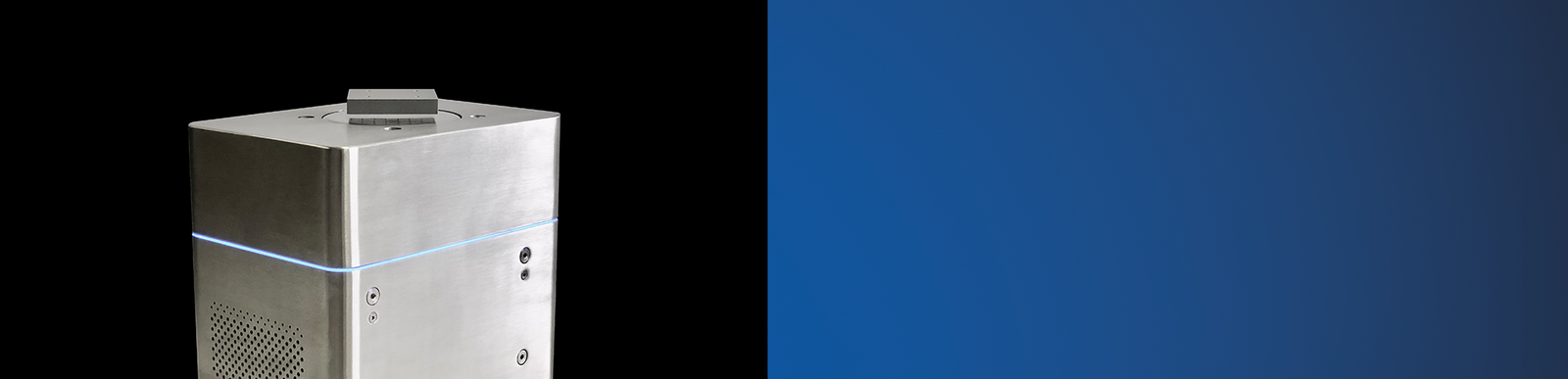

Stand-Alone-Kryostat mit WLAN-Webinterface und Lichtband-Anzeige.
Die SupraUnit besteht aus dem Supraleiterkryostat ZEK DS, der durch eine virtuelle Nutzerschnittstelle und ein stabiles Gehäuse zu einem eigenständig nutzbaren Gerät komplettiert wurde. Durch robuste mechanische und elektrische Schnittstellen, ist das Gerät auch als Automatisierungskomponente konzipiert. Die Bedienung erfolgt mittels WLAN-Webinterface über Smartphone, Tablet oder PC, wahlweise über die Ethernet-Schnittstelle. Die Betriebszustände „Kühlen“, Vorkühltemperatur erreicht“ und „Pinningtemperatur erreicht“ werden durch verschiedene Farben eines Lichtbandes signalisiert.
Wir sind dankbar, dieses auf einem Festo-Konzept basierende Gerät nun am Markt anbieten zu können.
Das Wirkprinzip supraleitender Magnetlager ist die Verankerung magnetischer Flussschäuche im Supraleitermaterial. Diese intrinsische Eigenschaft erzeugt einen stabilen Schwebezustand mit abstoßenden und anziehenden Kräften und kommt dabei ohne Energiezufuhr und Regelelektronik aus. Allerdings müssen auch die sogenannten Hochtemperatur-Supraleiter auf ihre Arbeitstemperatur von 77 K gekühlt werden.
Bisher wurden Hochtemperatur-Supraleiter mit flüssigem Stickstoff gekühlt, der in einem Reservoir im Kryostat mitgeführt wurde. In Abhängigkeit der thermischen Verluste und der Größe des Reservoirs mussten die Kryostate im Zyklus von 6 - 20 Stunden mit flüssigem Stickstoff befüllt werden.
evico erstezt nun das Reservoir durch eine kontinuierlich arbeitende Kältemaschine. Mit dieser Entwicklung können Plug&Play-Applikationen für industrielle Umgebungen realisiert werden. Der Kryokühler mit einer Eingangsleistung von max. 80 W ist dabei ausreichend um in Umgebungstemperaturen von bis zu 35°C zu arbeiten.
Spezifikationen:
Spezifikationen:
| Nenntraglast | 10 kg | |
| Luftspalt | 5 mm | 3 mm |
| Vertikale Steifigkeit | 12 N/mm | 21 N/mm |
| Laterale Steifikgeit | 4 N/mm | 6,3 N/mm |
| Supraleiterfläche | 261 mm^2 | |
| Kälteleistung bei 67 K | 1,6 W | |
| Min. Temperatur | 60 K | |
| Leistungsaufnahme | 60 W | |
| Spannung | 24 V | |
| Abmessungen | xxx x xxx x xxx mm | |
| Gewicht | 5,2 kg | |
| Umgebungstemperatur | 0 - 35 °C |
